V-snaren zijn onmisbaar in apparaten en machines die over bewegende onderdelen beschikken. Ze dienen als de aandrijfriem voor bijvoorbeeld productiemachines, voertuigen en huishoudelijke apparaten. De V-snaar beschikt over een profiel in de vorm van een V en loopt over twee poelies met een profiel in dezelfde vorm, vandaar de naam V-snaar. De poelies trekken de snaar zo strak dat de kans op het slippen van de snaar verwaarloosbaar klein is. Hierdoor beschikken V-snaren over een groot overbrengingsvermogen.

Varianten

V-snaren zijn er in verschillende uitvoeringen:

• Klassieke V-snaren
• Open flank V-snaren
• Smalprofiel V-snaren

Klassieke V-snaren

Een klassieke V-snaar is opgebouwd uit een aantal trekkoordden, daar omheen zit een bekleding van een mengsel van textielsnippers en rubber en tot slot is er een buitenlaag van textielband. De klassieke snaren worden vervolgens gevulkaniseerd. Tijdens dit proces wordt ook de maat (DIN-norm) van de V-snaar bepaald.

De klassieke V-snaren zijn altijd voorzien van een vermelding van de inwendige lengte en Ld-maat in millimeters. Door deze vermelding te raadplegen, achterhaal je of de V-snaar de juiste maat heeft voor de specifieke toepassing.

Open flank V-snaren

Open flank V-snaren worden geproduceerd met behulp van een mal. Hierin worden achtereenvolgens een laag rubber, de trekkoorden, nog een laag rubber en een laag textiel aangebracht. Het geheel wordt gevulkaniseerd en daarna in de juiste maat en vorm gesneden. Bij open flank V-snaren zit geen mantel om de riem, waardoor er ruimte is voor extra trekkoorden. Die extra trekkoorden zorgen ervoor dat open flank V-snaren een hogere treksterkte hebben dan klassieke V-snaren. Doordat open flank V-snaren met een hogere voorspanning worden gemonteerd, is de belasting voor de lagers hoger dan bij de klassieke variant.

Smalprofiel V-snaren

Smalprofiel V-snaren hebben een hoger profiel en kunnen daardoor meer kracht overbrengen dan V-snaren met een klassiek profiel. Hierdoor kun je met minder V-snaren hetzelfde vermogen overbrengen. Dit heeft als groot voordeel dat je de aandrijving compacter en lichter kan maken. Smalprofiel V-snaren worden geleverd in een getande en een niet-getande variant. Ze kunnen over het algemeen in dezelfde groef gebruikt worden als de klassieke variant. Bij een ondiepe groef in de V-snaarschijf kunnen echter problemen ontstaan, dus controleer goed of de snaren passen.

Maataanduiding

De lengte van V-snaren kunnen op verschillende manieren aangeduid worden: De binnenlengte (LI), de buitenlengte (LA) en de werkende lengte (LW, LP of LD). De werkende lengte wordt gemeten ter hoogte van de trekkoorden.

Omrekentabellen zijn beschikbaar, neem hiervoor contact met ons op.

De breedte van een klassieke V-snaar wordt aangegeven met letters:
Z = 10 mm
A = 13 mm
B = 17 mm
C = 22 mm
D = 32 mm

Een smalprofiel V-snaar van 13 mm heeft bijvoorbeeld de code SPA en een getande V-snaar van 22 mm heeft als code XPC.

Specials

Naast de standaarduitvoeringen leveren we ook V-snaren met bijzondere eigenschappen, de zogenaamde specials. Zo hebben we in ons assortiment bijvoorbeeld hittebestendige, antistatische en dubbelen V-snaren. Ben je op zoek naar een V-snaar met een specifieke eigenschap? Neem contact op met ons klantenteam, zij kunnen je precies vertellen welke V-snaar geschikt is voor jouw toepassing.

Monteren

V-snaren worden gemonteerd op speciale poelies. Om slijtage van de V-snaren tot het minimum te beperken, is het belangrijk dat de poelies goed recht uitgelijnd zijn. Als de aandrijving uit meerdere snaren op één poelie bestaat, moeten alle snaren van hetzelfde type zijn. Daarnaast moet ook de voorspanning correct worden afgesteld. Dit doe je met behulp van riemspanningsmeter, waarmee de spanning in Hertz of in Newton wordt aangegeven.

V-snaren vervangen

Maakt je V-snaar een piepend geluid, is de spanning verminderd of zijn er scheurtjes zichtbaar? Dan is de V-snaar aan vervanging toe. Geen probleem, want wij zorgen ervoor dat jouw V-snaar altijd op voorraad is. Soms is het wenselijk om een smalprofiel V-snaar te vervangen door een klassieke of andersom. Klassieke V-snaren kunnen altijd vervangen worden door smalprofiel snaren, want een smalprofiel snaar kan een groter vermogen overbrengen. Andersom kan een smalprofiel snaar alleen vervangen worden door een klassieke snaar die sterk genoeg is om hetzelfde vermogen over te brengen.

Onze leveranciers

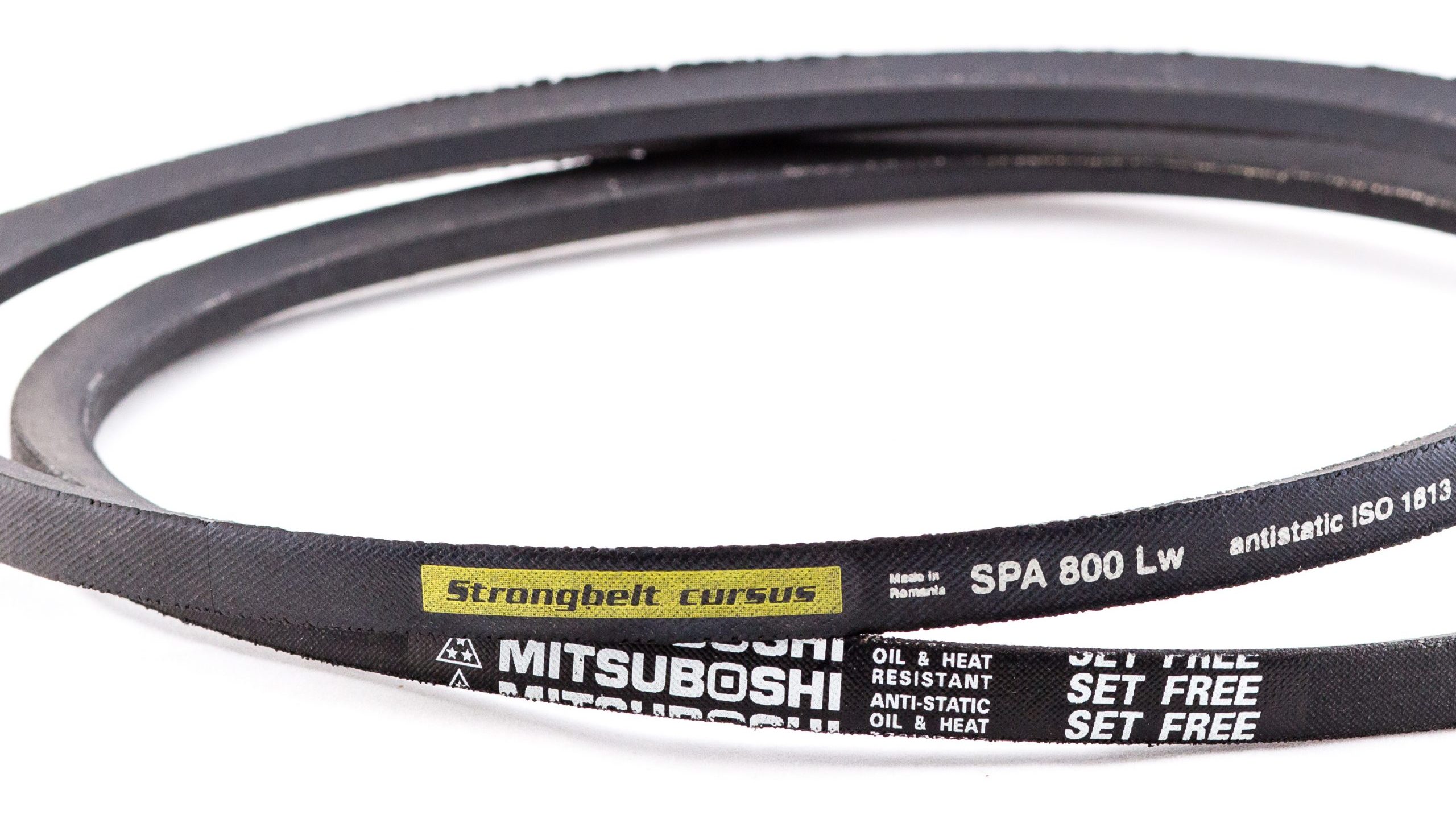

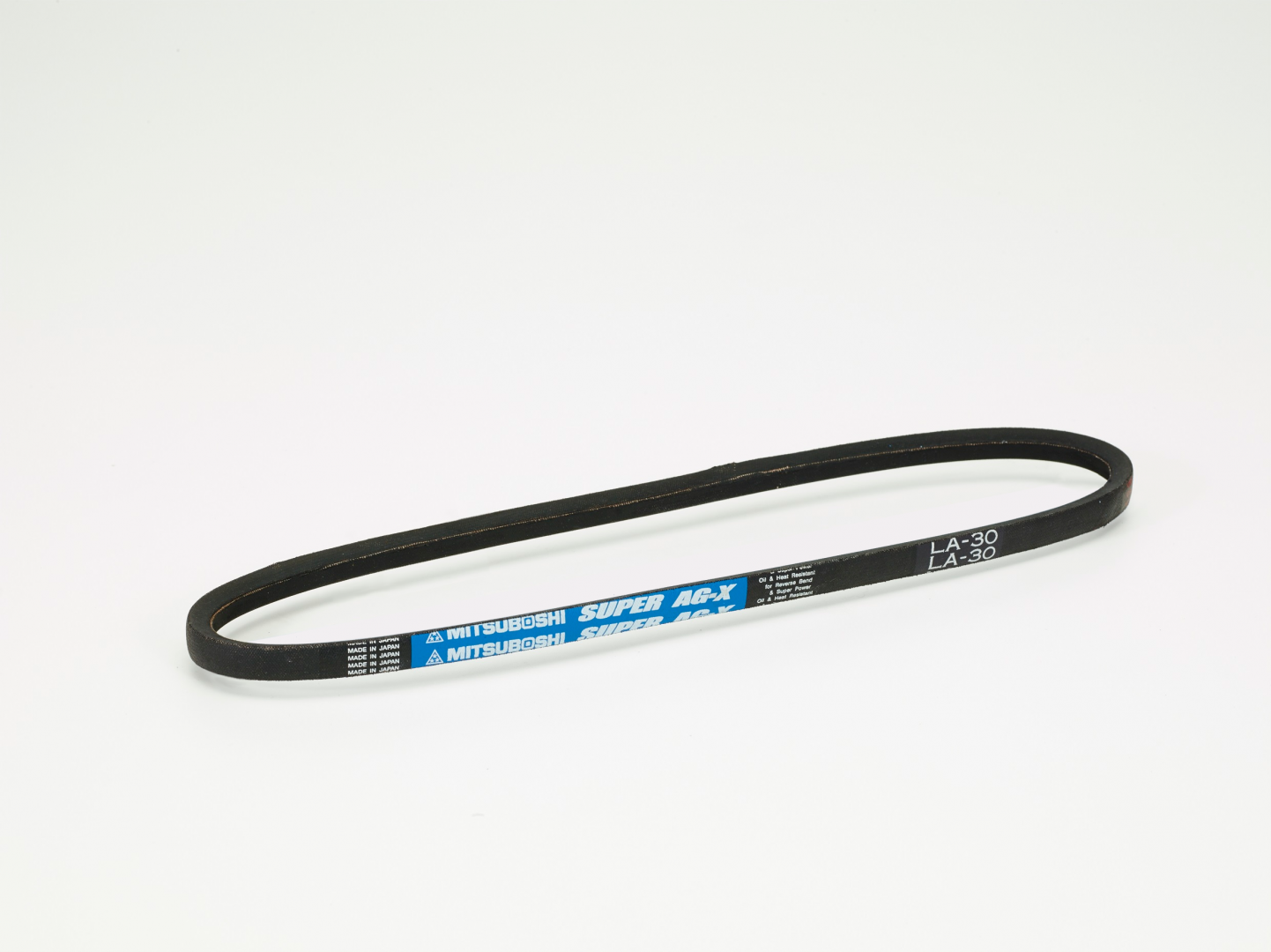

Ammertech is specialist en importeur van aandrijftechniek binnen de Benelux. Wij beschikken over een groot assortiment V-snaren van onder andere de toonaangevende merken Strongbelt en Mitsuboshi. Hierdoor kunnen we te allen tijde voor iedere toepassing de best geschikte V-snaar aanbieden.
